临沂市商城实验学校智慧校园UPS安装实施项目

项目背景：

       根据临沂商城实验学校建设要求，对位于临沂商城实验学校高中部3楼机房进行实施建设，本次设计采用华为模块化机房产品，是一套完整的机房解决方案。它由不同的功能部件组成一个完整的机房模块，集机架、配电、制冷、监控、管理与维护、安全等系统于一体，实现了供电、制冷和管理组件的无缝集成，并使其智能、高效的运行。

       该方案从根本上解决了客户不断变化的业务需求与快投资、快回报之间的矛盾，满足了未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求，有效地提高了数据中心的工作效率，控制了投资成本。

模块化数据中心的特点如下：

• 由不同的功能部件（配电柜、服务器机柜、空调、综合布线柜、通道密闭件等）组成一个完整的机房模块。

• 以机柜为单位进行灵活扩展，支持业务动态快速增长。

• 部件模块化，安装接口标准统一，将交付安装部署周期减少到8~12周。

• 密闭的“冷”或“热”通道，避免冷热气流的混合，提高制冷系统的能效，与传统数据中心相比，减少高达30%的能耗。

• 制冷单元与服务器机柜并排放置，让冷热空气直接在机柜和空调之间以最短的路径循环，大大缩短了热源与排热系统之间的距离，使单个机架功率密度和IT负载密度都大幅度增加，达到最大10KW/机架。

• 采用电源及制冷容量规划管理软件，实现在同样的电源和制冷设备情况下支持更多IT负载，从而提升效率，降低IT投资与运营成本高达15%。

客户背景：

       临沂商城实验学校座落在国家级文明城、商贸物流名城---山东省临沂腹地。学校创建于2007年，占地66000平方米，总投资2亿元，现有89个教学班，在校学生4165名，教职工440余人（截至2015年4月22日），是临沂市城区内唯一一所寄宿制、小班化，集中学、小学、幼儿园于一体，以绿色生态教育为发展理念的寄宿制学校。随着IT、交换、监控等设备的陆续增加，因此需要增加给设备提供、安全、稳定、持续的机房环境，为改革与发展提供强有力的信息化保障。

涉及设备：

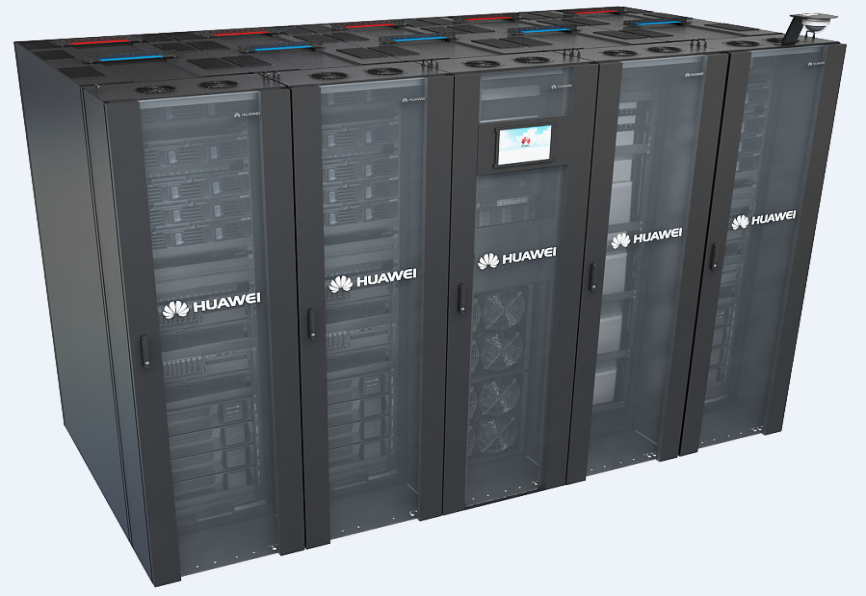

模块化机房FusionModule800

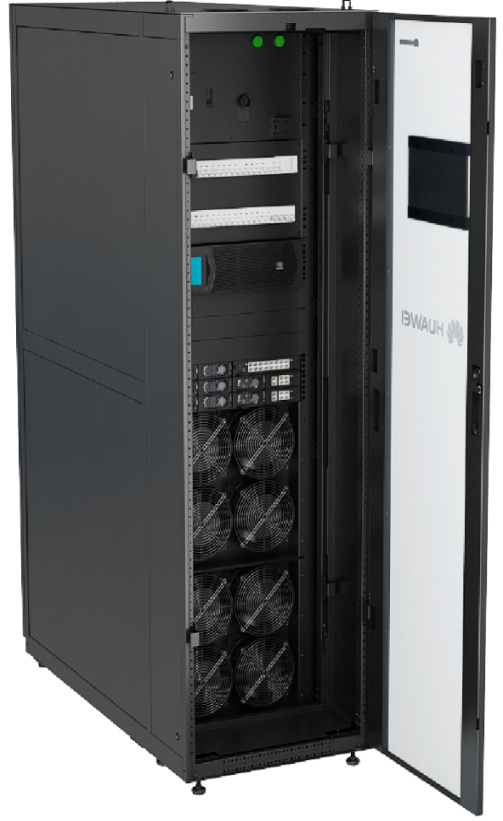

DC基础设施一体柜

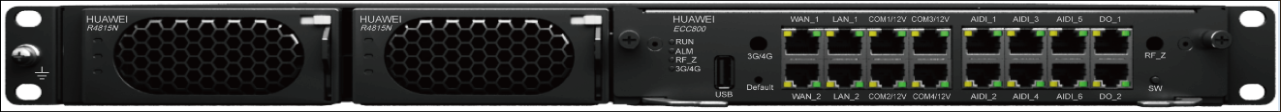

监控子部件（ECC800）

NetCol5000-A 11kW 风冷行级精密空调

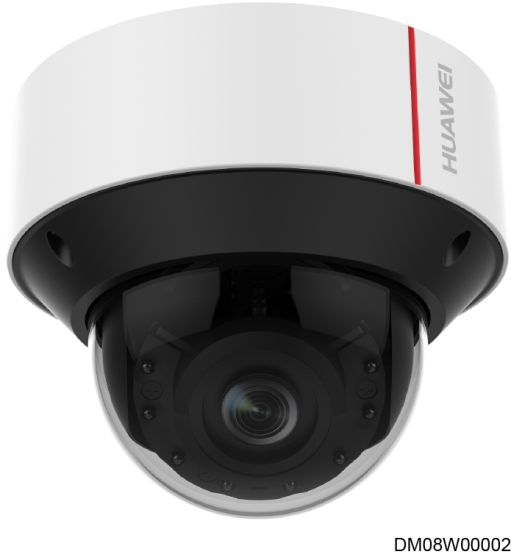

IPC6325摄像机

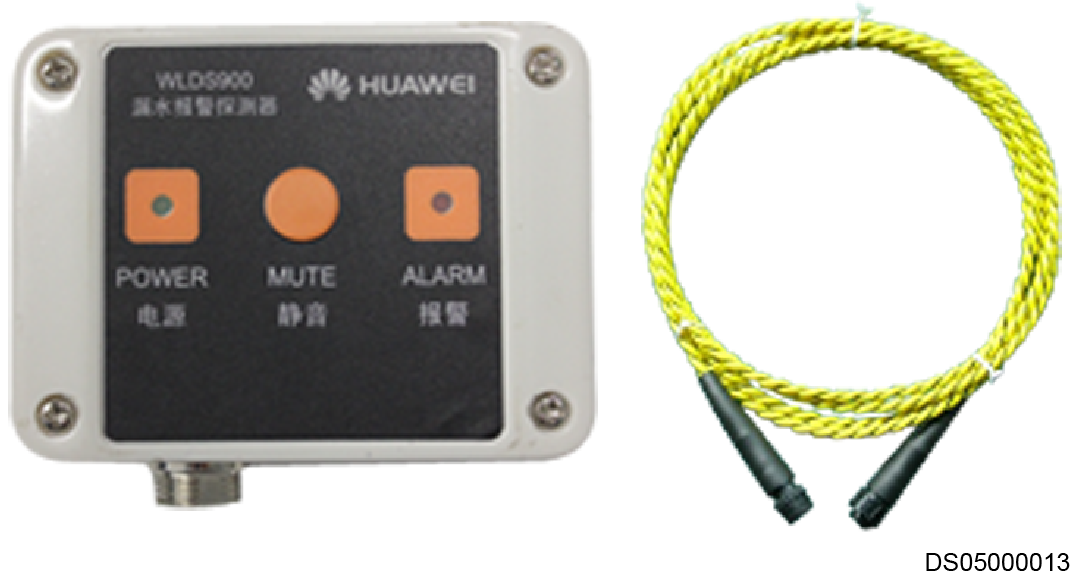

水浸传感器和水浸检测绳

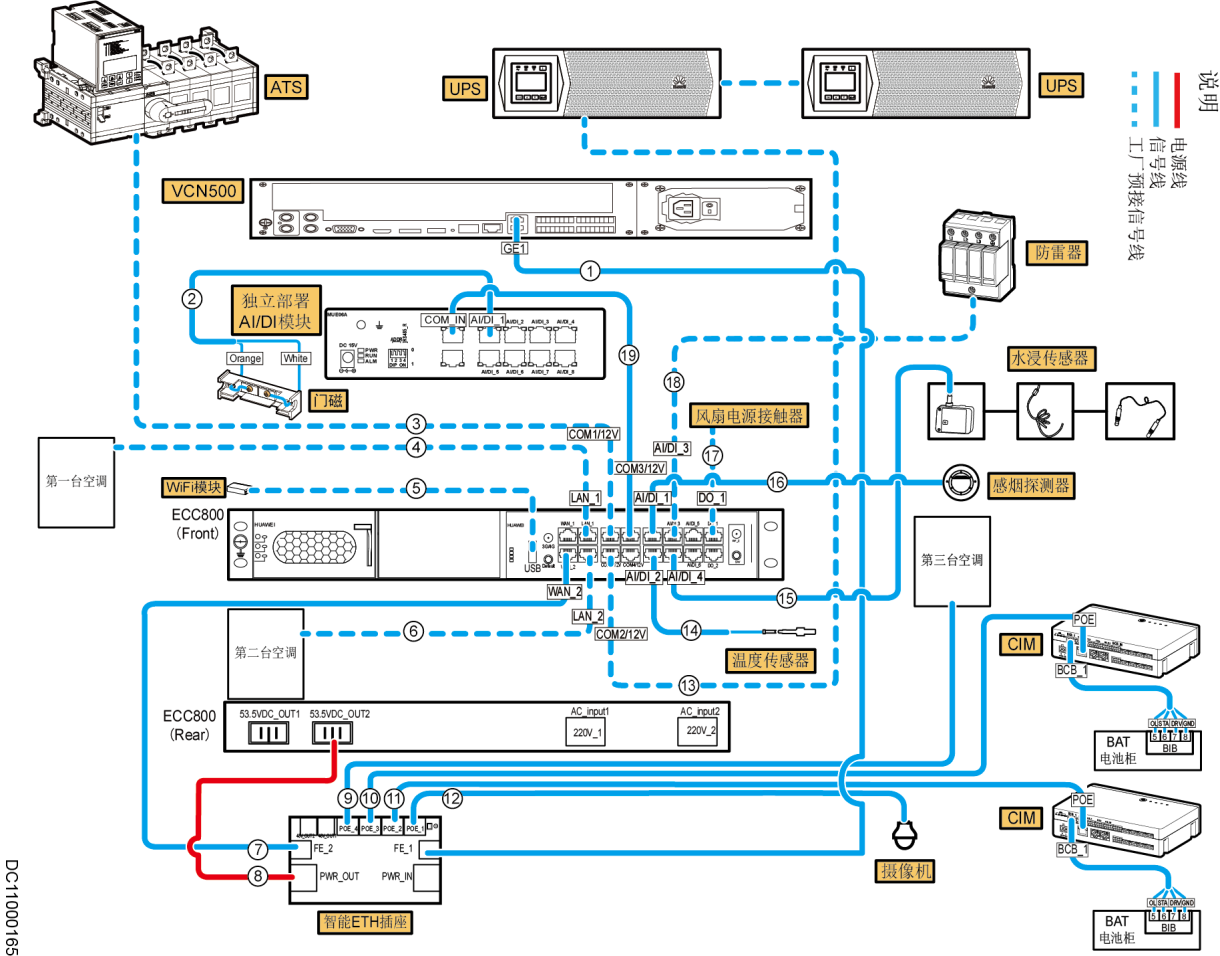

组网图：
